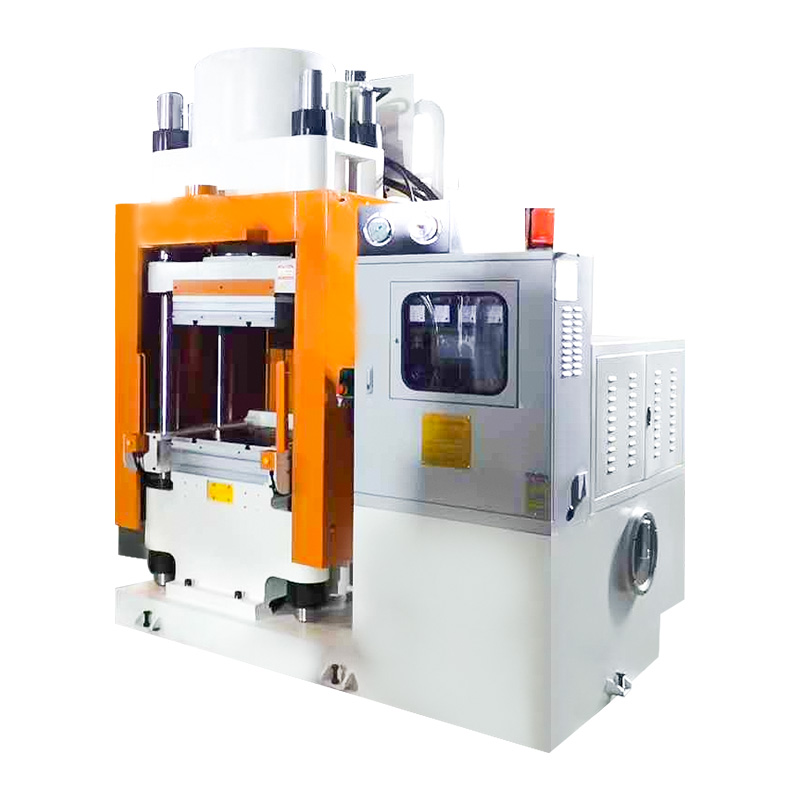

Soğuk Pres Şekillendirme Makinesi

Sürtünmeli fren balatalarının üretim sürecinde, soğuk presle şekillendirme, hammadde hazırlama ile son sıcak presle sertleştirme arasında kritik bir ara pozisyonda yer alır. bir soğuk pres şekillendirme makinesi son sıcak pres aşamasında ısıyla sertleşen reçine kürünü harekete geçiren yüksek ısı olmaksızın, ortam sıcaklığında veya buna yakın bir sıcaklıkta kontrollü hidrolik basınç altında, gevşek sürtünme malzemesi bileşiğini tutarlı, boyutsal olarak kararlı bir ön kalıp halinde sıkıştırmak için tasarlanmış özel bir ekipmandır. Soğuk pres şekillendirme makinesinin ne yaptığını ve bu ara adımın yüksek kaliteli fren balatası üretiminde neden bu kadar değerli olduğunu anlamak, genel üretim sürecindeki rolünü takdir etmenin başlangıç ​​noktasıdır.

Fren balatası imalatında kullanılan sürtünme malzemesi bileşiği, güçlendirici elyaflar, sürtünme değiştiriciler, yağlayıcılar, aşındırıcılar ve genellikle harmanlamadan sonra toz veya granüler formda olan ısıyla sertleşen reçine bağlayıcıların karmaşık bir karışımıdır. Bu gevşek durumda, bileşiğin boyutsal stabilitesi zayıftır ve yerel yoğunluğu oldukça değişkendir, bu da onu ön konsolidasyon olmadan sıcak pres kalıbına doğrudan yüklemeye uygun hale getirmez. Gevşek bileşiğin doğrudan bir sıcak pres kalıbına doldurulması, sıcak presleme döngüsü sırasında kürlenmiş pedde yoğunluk değişimine neden olan eşit olmayan doldurma, hava sıkışması ve basınç gradyanlarına neden olabilir. Soğuk pres şekillendirme makinesi, bileşiği sıcak basına girmeden önce sabit bir ön kalıp halinde önceden konsolide ederek, son aşamada eşit yoğunluk ve hatasız kürleme için koşullar yaratarak bu sorunu çözer.

Soğuk Pres Şekillendirme Döngüsü: birdım Adım

Bir cihazın çalışma döngüsü soğuk pres şekillendirme makinesi Hassas bir şekilde tartılmış sürtünme malzemesi bileşiğinin kalıp boşluğuna kontrollü olarak yüklenmesiyle başlar. Bu aşamadaki şarj ağırlığı doğruluğu, şarj ağırlığındaki kritik değişikliklerin, doğrudan bitmiş ön kalıptaki kalınlık ve yoğunluk değişikliklerine dönüşmesidir ve bunlar daha sonra sıcak presle sertleştirme aşamasından bitmiş fren balatasına taşınır. Kaliteli soğuk pres şekillendirme makineleri, bileşik yükleri sıkı ağırlık toleransları dahilinde sağlayan otomatik tartım ve dağıtım sistemlerini kullanır ve manuel yüklemenin getirdiği değişkenliği ortadan kaldırır.

Kalıp doldurulduktan sonra, soğuk pres şekillendirme makinesi, bileşik yüzeye kademeli olarak hidrolik basınç uygulayarak pres plakasını kontrollü bir hızda kalıp üzerine kapatır. Preslemenin başlangıç ​​aşamasında, gevşek bileşik parçacıkları yeniden düzenlenir ve parçacıklar arası boşluklar ortadan kaldırıldığında bir araya toplanır. Bileşiğin içinde sıkışan havanın kalıp havalandırma sisteminden kaçmasına bu aşamada çok hızlı bir şekilde izin verilmelidir; presin kapatılması havayı kompaktın içinde hapseder, sıcak pres kürleme aşamasından sonra hayatta kalan ve bitmiş fren balatasında zayıf noktalar olarak görünen gözeneklilik kusurları yaratır.

Presleme devam ettikçe ve parçacıklar arası boşluklar kapandıkça, daha fazla yoğunlaşmayı sağlamak için gereken basınç hızla artar. Soğuk pres şekillendirme makinesi, bileşik formülasyonu ve ped spesifikasyonuna bağlı olarak tipik olarak 50 ila 200 megapaskal aralığında tanımlanmış bir maksimum basınç uygular ve bu basıncı, bileşik parçacıklarının tamamen konsolidasyonuna izin veren kontrollü bir bekleme süresi boyunca tutar. Bekleme süresinin sonunda, pres kontrollü bir basınç azaltma oranında serbest bırakılır ve oluşturulan ön kalıp, sıcak pres kürleme aşamasına aktarılmaya hazır şekilde kalıptan çıkarılır. Soğuk pres şekillendirme döngüsünün tamamı tipik olarak boşluk başına 15 ila 60 saniyede tamamlanır ve bu da onu birden fazla alt sıcak pres ünitesinin kapasitesiyle eşleştirilebilecek yüksek verimli bir işlem haline getirir.

Soğuk Pres Şekillendirme Makinesinin Temel Bileşenleri

Soğuk pres şekillendirme makinesinin ana işlevsel bileşenleri arasında hidrolik güç ünitesi, pres çerçevesi ve merdane düzeneği, kalıp ve çıkarma sistemi, kontrol sistemi ve bileşik yükleme ve dağıtım arayüzü yer alır. Hidrolik güç ünitesi, presleme işlemini yönlendiren kontrollü basıncı üretir ve maksimum basınç değeri, akış hızı, kontrol valfi tipi ve soğutma sistemi özellikleri, makinenin çeşitli kalıp boyutları ve bileşik türleri genelinde hassas basınç profillerini yürütme yeteneğini belirler.

Pres çerçevesi, presleme stroku boyunca plaka paralelliğini koruyarak, tam nominal hidrolik kuvveti sapma olmadan kalıba iletmek için gerekli yapısal sağlamlığı sağlamalıdır. Kılavuz kolon tasarımı ve hassasiyeti, tüm pres makinesi uygulamalarında olduğu gibi, tek biçimli ön kalıp yoğunluğunun gerektirdiği merdane hizalama tutarlılığının elde edilmesinde merkezi öneme sahiptir. Pres döngüsünün sonunda şekillendirilmiş ön kalıbı kalıp boşluğunun dışına, yüzeyine veya kenarlarına zarar vermeden iten kalıp çıkarma sistemi, prosesin bu aşamasındaki ön kalıplar mekanik olarak kırılgan olduğundan ve aşırı çıkarma kuvveti veya yanlış hizalanmış çıkarma pimleri nedeniyle kolayca hasar gördüğünden, işlenen belirli ön kalıp geometrisi ve malzeme özelliklerine göre tasarlanmalıdır.

Soğuk Presleme ve Doğrudan Sıcak Presleme: Soğuk Şekillendirme Değer Kattığında

Fren balatası üretim süreçlerinin tümü özel bir soğuk pres şekillendirme adımını içermez, bazı üreticiler tek aşamalı bir işlemle gevşek bileşikten doğrudan sıcak pres kalıbına baskı yapar. Soğuk preslemenin, ek işlem adımını ve ekipman yatırımını haklı çıkarmak için ne zaman yeterli değer kattığını anlamak, bir fren balatası üretim hattını tasarlayan veya optimize eden üretim mühendisleri için önemli bir husustur. Soğuk pres şekillendirme, sürtünme malzemesi bileşiğinin, doğrudan sıcak pres yüklemesi altında düzgün kalıp dolumunu engelleyen zayıf akış özelliklerine sahip olduğu, fren balatası geometrisinin önemli kalınlık varyasyonları veya diferansiyel dolgu oluşturan derin girintiler ile karmaşık olduğu, üretim hacimlerinin, sıcak pres kalıplarına daha hızlı yüklenen önceden oluşturulmuş yüklerin üretim avantajının ek işlem adımından daha ağır basacak kadar yüksek olduğu veya zorlu bir spesifikasyon tarafından mümkün olan en yüksek yoğunluk ve mikro yapı tekdüzeliğinin gerekli olduğu uygulamalarda en büyük değeri sağlar. Yüksek kaliteli otomotiv, ticari araç ve demiryolu fren balatası üretimi için bu koşulların tümü genellikle geçerlidir; bu da endüstrinin önde gelen üretim operasyonlarında soğuk pres şekillendirme makinelerinin yaygın olarak benimsenmesini açıklamaktadır.

Düzgün malzeme dağıtımı, tüm bileşik bileşenlerin biçimlendirilmiş ön kalıp hacmi boyunca eşit şekilde düzenlenmesi, her noktada tutarlı yerel yoğunluk ve bileşim, bir soğuk pres şekillendirme makinesinin sağlaması gereken birincil kalite sonucudur. Gerçek bir tekdüzeliğin elde edilmesi, bileşiğin hazırlanmasından kalıp yükleme, presleme ve çıkarma işlemlerine kadar tüm sürecin dikkatli bir şekilde yönetilmesini gerektirir; makinenin tasarım özellikleri, her aşamada eşit dağıtımı destekleyen koşullar yaratmak için birlikte çalışır.

Kalıp Tasarımı ve Dağıtım Tekdüzeliğine Katkısı

Soğuk pres şekillendirme makinesinde kullanılan kalıp pasif bir kap değildir; tasarımı, bileşiğin presleme sırasında nasıl dağıldığını aktif olarak etkiler. Kalıp boşluğu geometrisi, bileşiği belirli alanlarda yoğunlaştırıp diğerlerini nispeten seyrek bırakan tercihli akış yolları yaratmadan, pres kapanırken bileşiğin tüm alanları eşit şekilde dolduracağı şekilde tasarlanmalıdır. Pah, yarık veya bağlantı özelliklerine sahip fren balatası geometrileri için kalıp tasarımı, bileşiğin baskı yükü altında bu özelliklerin etrafından akma şeklini hesaba katmalı ve basıncın tüm yüzeylere eşit şekilde iletilmesini sağlamalıdır.

Kalıp havalandırması dağıtım homojenliği açısından aynı derecede önemlidir. Pres kapandığında ve parçacıklar arası boşluklar daraltıldığında, havanın kalıp havalandırma sisteminden hızlı ve eşit bir şekilde kaçabilmesi gerekir. Yetersiz havalandırma, kötü havalandırılan alanlarda bileşik konsolidasyonuna direnen karşı basınca neden olarak yerel yoğunluk eksiklikleri yaratır. Kaliteli soğuk pres şekillendirme makinesi kalıpları, presleme sırasında bileşiğin kalıp boşluğundan dışarı çıkmasına izin vermeden havanın serbestçe kaçmasına izin veren dikkatlice tasarlanmış havalandırma kanalları veya sinterlenmiş havalandırma ekleri içerir.

Kontrollü Presleme Hızı ve Karışım Akışına Etkisi

Soğuk pres şekillendirme makinesinin bileşiğe basınç uygulama hızı, bileşiğin kalıp içinde ne kadar düzgün dağıldığı üzerinde doğrudan ve önemli bir etkiye sahiptir. Pres çok hızlı kapanırsa, bileşiğin konsolidasyon başlamadan önce kalıp boşluğunun uzak alanlarını doldurmak için akacak zamanı kalmaz, bu da iyi doldurulmuş merkezi alanlar ile seyrek doldurulmuş çevresel alanlar arasında yoğunluk gradyanlarına neden olur. Hızlı presleme ayrıca havayı havalandırma sisteminden kaçmadan önce kompaktın içinde hapseder ve sıcak pres kürleme aşaması boyunca devam eden gözeneklilik yaratır.

A soğuk pres şekillendirme makinesi programlanabilir presleme hızı kontrolü, pres mühendisinin çok aşamalı bir presleme profili tanımlamasına olanak tanır: bileşiğin hafif basınç altında dağılmaya başlamasına izin veren yavaş bir başlangıç yaklaşma aşaması, konsolidasyonu başlatırken dağıtımı sürdüren kontrollü bir ara aşama ve hedef ön kalıp yoğunluğuna ulaşan son bir yüksek basınç aşaması. Presleme hızı yönetimine yönelik bu profil bazlı yaklaşım, çok çeşitli bileşik formülasyonları ve kalıp geometrileri arasında eşit dağılım elde etmek için en etkili araçlardan biridir.

Düzgün Dağıtım Performans Faktörleri: Karşılaştırma Tablosu

Aşağıdaki tablo, soğuk pres şekillendirme makinesi operasyonlarında malzeme dağıtım tekdüzeliğini etkileyen temel faktörleri özetlemekte, her bir etkinin mekanizmasını ve buna yönelik tasarım veya süreç özelliklerini tanımlamaktadır.

Dağıtım Tekdüzeliğini Desteklemede Bileşik Hazırlamanın Rolü

Soğuk pres şekillendirme makinesi çıkışında düzgün malzeme dağıtımı, bileşik hazırlama aşamasında yukarı yönde başlar. Tüm bileşenlerin parti boyunca eşit şekilde dağıtıldığı, eşit şekilde harmanlanmış bir sürtünme malzemesi bileşiği, soğuk pres şekillendirme makinesinin eşit ön kalıp kalitesi sunmasına olanak tanıyan başlangıç ​​koşulunu sağlar. Depolama veya taşıma sırasında daha ağır parçacıkların daha hafif olanlardan uzaklaştığı ayrışmalı bileşik, presleme işleminin ne kadar iyi yürütüldüğüne bakılmaksızın sürtünme ve aşınma özelliklerini etkileyen bileşimsel varyasyona sahip ön kalıplar üretecektir. Bu nedenle soğuk pres şekillendirme makinesi, bileşim hazırlama ve işleme uygulamalarının kalıp yükleme noktasına kadar karışımın tekdüzeliğini korumak üzere tasarlandığı eksiksiz bir işlem sisteminin parçası olarak en etkili şekilde çalışır.

Bileşiğin tek bir yüksek sıcaklıktaki adımda doğrudan sıcak preslenmesi yerine neden düşük sıcaklıkta preslenmesinin daha güçlü ve daha güvenilir fren balataları ürettiği sorusu, ısıyla sertleşen sürtünme kompozitlerinin malzeme biliminin kalbine giden bir sorudur. Cevap, ısıyla sertleşen reçine sistemlerinin birleşik ısı ve basınç uygulamasına nasıl tepki verdiğini ve bu iki işlem girdisini önce düşük sıcaklıkta basınç uygulayarak ayırmanın, daha sonra özel bir kürleme aşamasında ısı uygulamanın bitmiş pedde mümkün olan en yüksek yoğunluğu ve yapısal bütünlüğü elde etmeyi sağlamasının belirli avantajlarını içerir.

Düşük ve Yüksek Sıcaklıklarda Termoset Reçine Davranışı

Termoset reçineler Neredeyse tüm yüksek performanslı fren balatası bileşenlerinde kullanılan bağlayıcı sistemler, düşük sıcaklıkta preslemenin neden avantajlı olduğunu anlamak için merkezi bir rol oynayan karakteristik bir viskozite-sıcaklık davranışına sahiptir. Oda sıcaklığında, çoğu ısıyla sertleşen reçine katı veya yarı katıdır ve yüksek viskozitesi önemli akışı engeller. Sıcaklık arttıkça reçine, viskozitenin düştüğü bir yumuşama aşamasından geçer ve reçine, takviye elyaflarının ve dolgu parçacıklarının yüzeylerini ıslatacak ve basınç altında akacak kadar akışkan hale gelir. Daha yüksek sıcaklıklarda çapraz bağlanma reaksiyonu başlar ve reçine geri dönülemez bir şekilde viskoz bir sıvıdan sert bir termoset katıya dönüşür.

Tek aşamalı doğrudan sıcak presleme işleminde bileşik, aynı anda preslendiği ve sertleştirildiği ısıtılmış bir kalıba yüklenir. Bu yaklaşımın sorunu, reçinenin, bileşik basınç altında tam olarak konsolidasyon ve maksimum yoğunluğa ulaşma fırsatına sahip olmadan sertleşmeye başlamasıdır. Kürleme başladıktan sonra artan reçine viskozitesi, tam yoğunlaştırma için gereken akışa direnç gösterir ve kürleme başladığında mevcut olan boşluklar veya düşük yoğunluklu bölgeler, bitmiş pedin yapısına kilitlenir. Soğuk pres şekillendirme makinesi, herhangi bir kürlenme meydana gelmeden önce bileşiği maksimum yoğunluğa konsolide ederek bu sorunu önler; sıcak pres kürleme aşamasının gevşek, kısmen konsolide edilmiş bir yük yerine tamamen yoğun, boşluksuz bir ön kalıpla başlamasını sağlar.

Ön Konsolidasyon Yoluyla Kusur Azaltma

Soğuk presleme olmadan üretilen fren balatalarında en sık görülen kusurlar, kademeli gözeneklilik, delaminasyon, yüzey boşlukları ve iç çatlaklar, presleme aşamasındaki eksik konsolidasyonla ilgilidir. Herhangi bir sertleşme başlamadan önce bileşiğe düşük sıcaklıkta bir soğuk pres şekillendirme makinesinde kontrollü basınç uygulanarak bu kusurlar kaynağında giderilir. Gözeneklilik ortadan kaldırılmıştır çünkü soğuk presleme döngüsünün tam kalma süresi, boşlukları yerinde donduracak reçine kürlemenin rakip etkisi olmadan havanın atılması ve boşluğun kapatılması için mevcuttur. Preform sıcak prese aynı anda konsolide edilmesi ve bağlanması gereken gevşek bir yük yerine tutarlı bir şekilde bağlanmış bir kompakt olarak girdiğinden delaminasyon eğilimi azalır.

Soğuk pres şekillendirme ön konsolidasyonuyla elde edilen mukavemet iyileştirmeleri ölçülebilir ve önemlidir. Soğuk presle şekillendirme ve ardından sıcak presle sertleştirme yoluyla üretilen fren balataları, doğrudan sıcak preslemeyle üretilen eşdeğer balatalara kıyasla sürekli olarak daha yüksek basınç dayanımı, sürtünme malzemesi-destek plakası bağlantı hattında daha yüksek kesme dayanımı ve termal yorulma çatlamasına karşı daha iyi direnç gösterir. Bu özellik iyileştirmeleri doğrudan daha uzun hizmet ömrü, balatanın hizmet ömrü boyunca daha tutarlı frenleme performansı ve zorlu uygulamalarda erken arıza riskinin azalması anlamına gelir.

Sonraki Sıcak Pres Aşamasında Optimize Edilmiş Kürleme

Tamamen konsolide edilmiş soğuk preslenmiş bir ön kalıp, sıcak pres kalıbına yüklendiğinde kürleme işlemi, gevşek bir bileşik yüküyle mümkün olandan çok daha uygun bir başlangıç koşuluyla başlar. Reçine, soğuk presleme konsolidasyonu sırasında tüm güçlendirici elyaflar ve dolgu parçacıklarıyla zaten yakın temasa getirilmiştir, böylece ısı uygulandığında reçine, önceden kuru yüzeyleri ıslatmaya gerek kalmadan hemen çapraz bağlanmaya başlayabilir. Bu, sıcak pres döngüsünün daha kısa olabileceği ve eş zamanlı konsolidasyon ve kürleme yerine kürleme için optimize edilmiş, daha hassas şekilde kontrol edilen bir sıcaklık profili kullanabileceği anlamına gelir; bu da daha tutarlı mekanik özelliklere sahip, daha düzgün kürlenmiş bir ped üretir.

Ningbo Delidong Makine Teknolojisi Co, Ltd ., bir profesyonel Soğuk Pres Şekillendirme Makinesi Üreticileri Sürtünme malzemesi üretim ekipmanlarındaki geniş tecrübesiyle, soğuk pres şekillendirme makinelerini, bu üstün sıcak pres kürleme sonucunu mümkün kılan ön konsolidasyon koşullarını optimize edecek şekilde özel olarak tasarlar. Şirketin çok sayıda buluş patentiyle desteklenen mühendislik uzmanlığı ve Ulusal Yüksek Teknoloji Kuruluşu statüsü, soğuk pres şekillendirme makinesi ürün yelpazesine dahil edilen hassas basınç kontrolü, programlanabilir presleme profilleri ve otomatik bileşik yükleme sistemlerinde yansıtılmaktadır.

Uzun Süreli Mukavemet ve Aşınma Direnci: Soğuk Pres Avantajı

Soğuk presle şekillendirmenin sağladığı mukavemet iyileştirmeleri, bitmiş pedin başlangıçtaki mekanik özelliklerinin ötesine uzanır ve aynı zamanda pedin özelliklerinin hizmet ömrü boyunca nasıl geliştiğini de etkiler. Daha yüksek başlangıç ​​yoğunluğuna ve daha eksiksiz, tek biçimli reçine kürlenmesine sahip bir balata, tekrarlanan yüksek enerjili frenleme döngüleri nedeniyle fren balatalarında biriken basınç yorgunluğuna karşı daha dirençlidir. Daha yoğun, boşluksuz mikro yapı, hizmet sırasında giderek artan güç kaybına neden olan çatlak başlatma ve yayılma mekanizmalarına direnç göstererek yastığın yapısal bütünlüğünü toplam hizmet ömrünün daha uzun bir bölümünde korur.

Aşınma direnci, soğuk presleme yoluyla elde edilen gelişmiş mikro yapıdan benzer şekilde yararlanır. Daha yüksek yoğunluk, sürtünme yüzeyinin frenleme arayüzüne birim alan başına daha fazla malzeme sunması ve frenleme döngüsü başına aşınma oranının azaltılması anlamına gelir. Sert aşındırıcı parçacıkların balata kesiti boyunca daha düzgün dağılımı, eşit olmayan aşınma modellerine ve sürtünme katsayısı kararsızlığına neden olan lokalize sert ve yumuşak bölgeleri geliştirmek yerine, sürtünme yüzeyinin aşındıkça tutarlı yüzey topoğrafyasını korumasını sağlar. Tüm otomotiv, ticari araç ve demiryolu uygulamalarında olduğu gibi tutarlı, öngörülebilir fren balatası aşınma ömrünün önemli bir performans gereksinimi olduğu uygulamalar için, soğuk pres şekillendirme makinesinin aşınma direncine katkısı doğrudan ve pratik olarak önemli bir faydadır.

Hem yurt içinde hem de yurt dışında fren bileşeni üreticilerine tedarik etme konusunda güçlü bir geçmişe sahip profesyonel bir Soğuk Pres Şekillendirme Makinesi Fabrikası olarak Ningbo Delidong Machinery Technology Co., Ltd., müşterilerin çalışma ömrü boyunca soğuk pres şekillendirme ekipmanlarından tam performans faydalarını sürdürmelerini sağlamak için mühendislik kapasitesini kurulum, eğitim ve yedek parça bulunabilirliği dahil olmak üzere duyarlı satış sonrası servis desteğiyle birleştirir. Şirketin Çin Sürtünme Malzemesi Birliği üyeliği ve köklü endüstri ortaklıkları, soğuk pres şekillendirme makinelerinin gerçek üretim ortamlarındaki pratik doğrulamasını yansıtıyor ve bu da onu, süreç mühendisliğiyle tasarlanmış soğuk pres ön konsolidasyonu yoluyla fren balatası kalitesini yükseltmek isteyen üreticiler için güvenilir bir ortak haline getiriyor.
