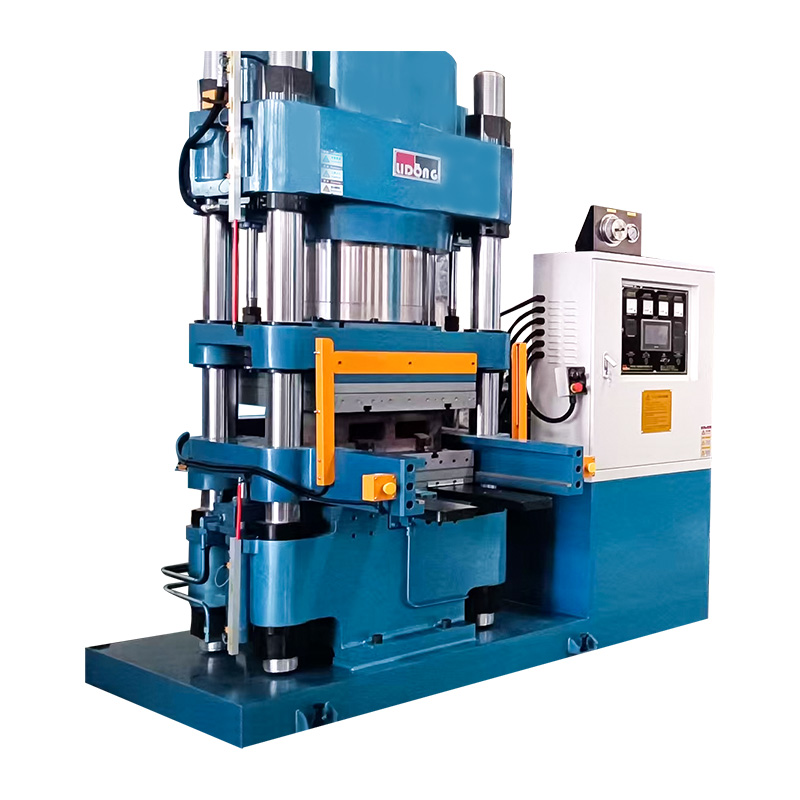

Presleme Öncesi Şekillendirme Makinesi

Hava cepleri, fren balatasında bulunabilecek en zarar verici kusurlar arasındadır. Yüzeyden görünmeyen ancak performansı derinden etkileyen bu iç boşluklar, frenleme hizmetinin tekrarlanan sıkıştırma ve termal yüklemesi altında gerilim yoğunlaşma noktaları görevi gören sürtünme malzemesi yapısındaki süreksizlikleri temsil eder. Hava boşlukları içeren bir fren balatası, bu zayıf noktalardan hızlandırılmış çatlak oluşumuna, boşluklar yük altında giderek çökerken eşit olmayan aşınmaya ve yüksek enerjili frenleme olaylarında potansiyel olarak yıkıcı katmanlara ayrılmaya maruz kalacaktır. ön presleme şekillendirme makinesi hava boşluklarını son kürlenmiş yapıya gömülmeden önce ortadan kaldırmak için özel olarak tasarlanmış üretim ekipmanıdır ve bu da onu herhangi bir yüksek performanslı fren balatası üretim prosesinde önemli bir kalite kapısı haline getirir.

Fren balatası üretiminde hava cebi oluşumunun temel nedeni, sürtünme malzemesi bileşiminin doğasında yatmaktadır. Tipik bir fren balatası bileşiği, toz veya granüler formda takviye edici lifler, metalik tozlar, seramik parçacıklar, yağlayıcılar ve ısıyla sertleşen reçine bağlayıcının birçok bileşeninin kuru bir karışımıdır. Bu gevşek karışım bir kalıp boşluğuna yüklendiğinde, çok yüksek oranda havayla dolu parçacıklar arası boşluklar içerir. Kontrolsüz bir süreçte, sıcak pres kürleme aşamasında bu havanın çıkması gerekir, ancak bu noktada artan sıcaklık reçine viskozitesini azaltmış ve çapraz bağlanmayı başlatmış, bu da sıkışan havanın, malzeme etrafında katılaşmadan önce kalıp havalandırma sistemine geçmesini giderek zorlaştırmıştır. Ön presleme şekillendirme makinesi, herhangi bir reçine yumuşaması veya sertleşmesi başlamadan önce bileşiğe ortam sıcaklığında kontrollü hidrolik basınç uygulayarak, malzeme yapısından tam, sistematik hava tahliyesi için koşullar yaratarak bu sorunu kaynağında çözer.

Kontrollü Basınç Altında Hava Tahliyesinin Fiziği

Bir ön presleme şekillendirme makinesinin sürtünme malzemesi bileşik yükünden havayı dışarı attığı mekanizma, presleme hızı, uygulanan basınç ve kalıp havalandırma kapasitesi arasında dikkatli bir denge gerektirir. Pres plakası kalıp yüklü bileşik üzerinde kapanmaya başladığında, ilk basınç gevşek parçacıkların yeniden düzenlenmesine ve daha yoğun bir şekilde paketlenmesine neden olur. Paketleme ilerledikçe ve parçacıklar arası temas arttıkça, kalan hava, parçacık temasları arasında giderek daralan yollardan oluşan bir ağa zorlanır. Bu havanın sıkışıp kalmak yerine kaçması için iki koşulun aynı anda karşılanması gerekir: Presleme hızı, havanın daralan parçacıklar arası yollardan, ilerleyen basınç altında kapanan yollardan daha hızlı geçebilmesine yetecek kadar yavaş olmalı ve kalıp havalandırma sistemi, dışarı atılan hava hacmini karşılamak için yeterli açık alan ve akış kapasitesi sağlamalıdır.

Etkili hava giderme için tasarlanmış bir ön presleme şekillendirme makinesi, tipik olarak bir servo hidrolik sistem veya pres mühendisinin çok fazlı bir yaklaşım profili tanımlamasına olanak tanıyan orantısal valf kontrollü bir hidrolik devre aracılığıyla uygulanan programlanabilir presleme hızı kontrolünü kullanır. Başlangıçtaki yavaş kapanma aşaması, bileşiğin çökelmeye başlamasına ve önemli konsolidasyon basıncı uygulanmadan önce havanın kalıp deliklerine doğru hareket etmeye başlamasına olanak tanır. Bunu takip eden kontrollü basınç oluşturma aşaması, konsolidasyonu giderek artırırken havanın tahliyesini sürdürür. Yalnızca son aşamada tam presleme basıncı uygulanır, bu noktada malzemenin havası büyük ölçüde giderilir ve kalan boşluk kapatma, basınç artışı ile hava geçişi arasındaki bir rekabetten ziyade doğrudan bir konsolidasyondur.

Presleme Öncesi Şekillendirme Makinalarında Kalıp Havalandırma Tasarımı

Pres öncesi şekillendirme makinesinde kullanılan kalıp, havalandırmalı tasarımı sayesinde havanın giderilmesi sürecinde etkin rol oynar. Havalandırmanın yüksek sıcaklıkta reçine parlaması riskine karşı dengelenmesi gereken sıcak pres kalıplarının aksine, ön presleme kalıpları daha cömert bir havalandırma ile tasarlanabilir, çünkü soğuk bileşiğin yeterince konsolide olmadan havalandırma boşluklarından akma eğilimi yoktur. Bu, ön presleme kalıp tasarımcılarının havalandırma kanalı geometrisini özellikle hava tahliye performansı için optimize etmelerine, havalandırma deliklerini kalıp boşluğundaki son doldurma noktalarına (bileşik ilk plaka temas noktasından dışarıya doğru konsolide olurken havanın sıkışmasının en muhtemel olduğu alanlara) yerleştirmelerine olanak tanır.

Optimize edilmiş presleme hızı profilleri ve iyi tasarlanmış kalıp havalandırmanın birleşimi, bir ön presleme şekillendirme makinesini, bileşiği hala içinde kısmen sıkışmış havayla basitçe sıkıştırmak yerine, hava ceplerini ortadan kaldırmada gerçekten etkili kılan şeydir. Makinede programlanabilir proses kontrolü ve kalıp işlemede tasarlanmış havalandırma hususlarına yatırım yapan üreticiler, sonraki sıcak pres aşamasından itibaren hatasız kürlenmiş fren balatalarının temelini oluşturan minimum kalıntı gözenekliliğe sahip önceden preslenmiş kompaktlar elde ederler.

Hava Ceplerinin Ortadan Kaldırılmasının Ölçülmesi: Ön Baskıdan Önce ve Sonra

Ön preslemenin hava ceplerini ortadan kaldırmadaki etkinliği, önceden preslenmiş kompaktın yoğunluk ölçümü ile tamamen konsolide edilmiş malzemenin teorik yoğunluğuyla karşılaştırılarak ölçülebilir. İyi optimize edilmiş bir presleme öncesi şekillendirme makinesi işlemi, preslemeden önce gevşek yüklü bileşiğin tipik olan yüzde 50 ila 65'lik teorik yoğunluğuna kıyasla, teorik yoğunluğun yüzde 85 ila 95'i aralığında kompakt yoğunluklara ulaşır. Bu yoğunluk artışı, başlangıçta bileşik yükleme havasında mevcut olan ve aksi takdirde sıcak pres kürleme döngüsü sırasında dışarı atılması için çok daha az elverişli koşullar altında kaçması gerekecek olan hava hacminin çoğunluğunun fiziksel olarak ortadan kaldırılmasını temsil eder.

Belirli bir fren balatası üretim uygulaması için doğru ön presleme şekillendirme makinesinin seçilmesi, makinenin teknik özelliklerinin, üretilmekte olan ürünün gereksinimlerine ve çalışacağı üretim ortamına göre sistematik olarak değerlendirilmesini gerektirir. Uygulama için doğru şekilde belirlenmiş bir ön presleme şekillendirme makinesi, minimum bakım müdahalesiyle uzun üretim süreçlerinde tutarlı ön kalıp kalitesi sunacaktır; Üretim gereksinimi açısından yetersiz kapasite veya ürün karmaşıklığı açısından gereğinden fazla belirlenen bir üretim, hem kaliteyi hem de üretkenliği etkileyen sürekli süreç yönetimi zorlukları yaratacaktır.

Presleme Kuvveti ve Merdane Boyutu: Makine Kapasitesinin Kalıp Gereksinimleriyle Eşleştirilmesi

Presleme öncesi şekillendirme makinesinin en temel spesifikasyon parametreleri, maksimum presleme kuvveti ve kalıp montajı için mevcut aktif merdane alanıdır. Bu iki parametre birlikte, presleme kuvvetinin kalıp boşluğu alanına ve alabileceği kalıp boyutları aralığına bölünmesiyle hesaplanan, makinenin bileşik yüzeye uygulayabileceği maksimum presleme basıncını belirler. Fren balatasının ön preslenmesi için, tipik hedef presleme basınçları, bileşik formülasyonuna ve balata spesifikasyonuna bağlı olarak 30 ila 150 megapaskal arasında değişir; daha yoğun, daha konsolide ön kalıplar ve daha yüksek oranda sert, sıkıştırılamaz parçacıklara sahip bileşikler için daha yüksek basınçlar gerekir.

Bir ön presleme şekillendirme makinesi seçerken, nominal presleme kuvvetinin, üretimde kullanılan tüm kalıp boyutları aralığında hedef ön kalıp yoğunluğu için yeterli basınç sağladığından ve contalar ve bileşenler makinenin hizmet ömrü boyunca aşındıkça kademeli olarak hidrolik verimlilik kaybını hesaba katan bir güvenlik marjı sağladığından emin olun. Verimi en üst düzeye çıkarmak için aynı anda birden fazla fren balatası preformuna basan çok boşluklu kalıplar, tek boşluklu kalıplara göre orantılı olarak daha yüksek bir toplam presleme kuvveti gerektirir ve makine spesifikasyonu, üretimde kullanılan en büyük çok boşluklu konfigürasyonun toplam kalıp yüzeyi alanını hesaba katmalıdır.

Hidrolik Sistem Tipi: Konvansiyonel ve Servo-Hidrolik

Hidrolik sistem tipi, ön presleme şekillendirme makinesi seçiminde en önemli spesifikasyon seçeneklerinden biridir. Geleneksel hidrolik sistemler, açma/kapama veya oransal yön kontrol valflerine sahip sabit deplasmanlı pompalar kullanır; bunlar güvenilirdir ve bakımı nispeten kolaydır, ancak presleme hızı ve basınç profili kontrolünde sınırlı hassasiyet sunarlar. Servo-hidrolik sistemler, konum ve basınç sensörlerinden gelen kapalı döngü geri bildirimiyle kontrol edilen, servo motorlar tarafından çalıştırılan değişken deplasmanlı pompalar kullanır; programlanmış presleme profillerinin yürütülmesinde önemli ölçüde daha fazla hassasiyet, daha iyi enerji verimliliği ve proses sapmalarına daha hızlı yanıt sunarlar.

Presleme öncesi şekillendirme makinesinin etkili hava giderme ve eşit yoğunluk için gereken hassas yavaş kapanma ve basınç oluşturma profillerini tutarlı bir şekilde yürütmesi gereken yüksek kaliteli fren balatası üretimi için, servo-hidrolik sistemler geleneksel hidrolik tasarımlara göre anlamlı bir performans avantajı sunar. Servo-hidrolik teknolojisine yönelik yatırım primi genellikle azaltılmış hurda oranları, geliştirilmiş ön kalıp tutarlılığı ve makinenin hizmet ömrü boyunca daha düşük enerji tüketimi yoluyla geri kazanılır.

Presleme Öncesi Şekillendirme Makinesi Seçim Kriterleri: Karşılaştırma Tablosu

Aşağıdaki tablo, farklı üretim gereksinimleri için uygun spesifikasyon düzeyine ilişkin rehberlikle birlikte, presleme öncesi şekillendirme makinesi seçimine yönelik temel spesifikasyon parametrelerini özetlemektedir.

Otomasyon Seviyesi ve Üretim Hattı ile Entegrasyon

Presleme öncesi şekillendirme makinesindeki uygun otomasyon seviyesi, üretim hacmine, üretimdeki farklı ped spesifikasyonlarının sayısına ve yukarı yöndeki bileşik hazırlama ve aşağı yöndeki sıcak pres işlemleriyle entegrasyon derecesine bağlıdır. Daha düşük üretim hacimlerinde, temel PLC kontrollü, manüel olarak çalıştırılan bir ön presleme şekillendirme makinesi yeterli olabilir. Daha yüksek hacimlerde, otomatik bileşik dağıtımı, robotik kalıp yükleme ve boşaltma ve aşağı akış ekipmanıyla konveyör entegrasyonuna sahip yarı otomatik veya tam otomatik ön presleme şekillendirme makineleri, verimi önemli ölçüde artırır ve manuel operasyonla ilişkili işçilik maliyetini ve değişkenliği azaltır.

Ningbo Delidong Makine Teknolojisi Co, Ltd profesyonel olarak tanınan Presleme Öncesi Şekillendirme Makinesi Üreticileri sürtünme malzemesi ekipmanı endüstrisinde, daha küçük operasyonlar için uygun olan temel manuel destekli makinelerden, yüksek hacimli, çok spesifikasyonlu üretim ortamları için tasarlanmış robotik entegrasyona sahip tam otomatik hücrelere kadar tüm otomasyon düzeylerinde ön presleme şekillendirme makineleri sunmaktadır. Şirketin geniş patent portföyü ve Ulusal Yüksek Teknoloji Kuruluşu statüsü, baskı öncesi şekillendirme makinesi serisinin hem mekanik tasarımına hem de otomasyon sistemlerine uygulanan mühendislik yatırımının derinliğini yansıtmaktadır.

Fren balatası imalatının ön presleme aşaması kendi başına bir son değildir; asıl amacı, takip eden son sıcak pres kürleme işlemi için en uygun başlangıç ​​koşullarını yaratmak olan bir hazırlık aşamasıdır. Ön preslenmiş kompaktın gevşek bileşik dolgudan nasıl farklı olduğunu ve bu farklılıkların kürlenmiş nihai ürünün kalitesi açısından neden bu kadar önemli olduğunu tam olarak anlamak, yüksek kaliteli bir fren balatası üretim sürecinde ön presleme şekillendirme makinesinin gerçek değerini ortaya çıkarır.

Boyutsal Kararlılık ve Kalıp Yükleme Hassasiyeti

Ön preslemenin en hızlı pratik faydalarından biri, ortaya çıkan kompaktın, gevşek bir toz yükünden ziyade boyutsal olarak stabil, elle tutulabilir bir nesne olmasıdır. Önceden preslenmiş bir fren balatası kompaktı, kalıp boşluğu geometrisine uyan tanımlanmış bir şekle sahip ayrı bir bileşen olarak sıcak pres kalıbına taşınabilir, aktarılabilir, yönlendirilebilir ve yüklenebilir. Bu işlenebilirlik, gevşek tozla imkansız olan hassas, tutarlı kalıp yüklemesine olanak tanır; kompakt, kalıp içinde doğru bir şekilde konumlandırılabilir, böylece kalıp boşluğunun tüm alanlarının eşit derecede iyi yüklenmesini ve ped geometrisinin asimetrik özelliklerinin kalıba göre doğru yönlendirilmesini sağlar.

Hassas kalıba yükleme, son kürlenmiş pedde eşit yoğunluk sağlar. Sıcak pres kalıbı, boşluğa tam olarak uyan önceden preslenmiş bir kompakt ile yüklendiğinde, sıcak presin sadece son konsolidasyon basıncını uygulaması ve kürleme için ısı uygulaması gerekir; gevşek bir toz yükünü doldurmak için gereken bileşik akışını aynı anda yönetmesi gerekmez. Sıcak pres görevinin bu şekilde basitleştirilmesi, sıcak pres döngüsünün, eş zamanlı konsolidasyon ve kürleme yerine özel olarak kürleme için optimize edilmesine olanak tanıyarak, tüm yüz alanı boyunca daha tutarlı mekanik özelliklere sahip, daha düzgün kürlenmiş bir ped üretir.

Malzeme Arayüzlerinde Geliştirilmiş Yapışma

Birçok fren balatası tasarımı, sürtünme malzemesi bloğuna bağlanan çelik bir destek plakası içerir ve preslemeden önce destek plakası yüzeyine yapışkan bir tabaka uygulanır. Gevşek bileşiğin doğrudan sıcak preslenmesinde, sürtünme malzemesi ile destek plakası arasında güçlü, tekdüze bir yapışkan bağın elde edilmesi zordur, çünkü bileşiğin kürleme işlemiyle eş zamanlı olarak akması ve yapışkan yüzeye karşı sertleşmesi gerekir; bu da akış, yapışma ve kürlenme arasında eş zamanlı olarak optimize edilmesi zor bir rekabet yaratır.

Ön baskı bu zorluğu dönüştürür. Sıcak pres kalıbındaki yapışkan kaplı destek plakasının karşısına yerleştirilen önceden preslenmiş bir kompakt, yapışkan katmana iyi bir mekanik kenetlenme potansiyeline sahip birleştirilmiş, düz bir yüzey sunar. Sıcak pres koşulları altında, ısı ve nihai konsolidasyon basıncının kombinasyonu, kompakt yüzey ile yapıştırıcı arasında yakın temas sağlar ve reçine sertleşmesi bağ geometrisini yerine kilitlemeden önce yapışkan tabakanın tüm bağlanma alanı boyunca tamamen ıslatılması sağlanır. Bu işlem dizisi aracılığıyla elde edilen bağ mukavemeti ve tekdüzelik, gevşek bileşiğin doğrudan sıcak preslenmesiyle elde edilebilecek olanı sürekli olarak aşıyor, bu da daha düşük katmanlara ayrılma riskine sahip fren balataları ve daha uzun etkili hizmet ömrü sağlıyor.

Presleme Öncesi Hazırlık Yoluyla Sıcak Pres Döngüsünün Optimize Edilmesi

Sıcak pres kürleme döngüsü, fren balatası imalatında en yoğun enerji ve zaman harcayan adımdır; süresini en aza indirirken kürlenmiş ürünün kalitesini en üst düzeye çıkarmak, fren balatası üreticileri için mevcut en önemli süreç optimizasyon fırsatlarından biridir. Bir ön presleme şekillendirme makinesi, sıcak baskıya gevşek bir toz şarjı yerine önceden konsolide edilmiş, havasız bir kompakt göndererek bu optimizasyona doğrudan katkıda bulunur; bu, sıcak pres döngüsünün termal ve mekanik enerjisini, ön presleme şekillendirme makinesinin halihazırda tamamlamış olduğu sıkıştırma ve havadan arındırma görevleri yerine kürlemeye odaklamasına olanak tanır.

Pratik açıdan bu, ön preslenmiş kompaktlar için sıcak pres döngüsünün tipik olarak doğrudan yüklenen gevşek bileşikten daha kısa olabileceği anlamına gelir, çünkü kompakt hedef yoğunluğa ve yüzey durumuna gevşek şarjdan daha düşük toplam enerji girdisiyle ulaşır ve proses mühendisi iyi bileşik akışı için gereken sıcaklık ile kontrollü kürleme için uygun sıcaklık arasında uzlaşmaya zorlanmadığından daha hassas bir şekilde optimize edilmiş sıcaklık profili kullanabilir. Sonuç, birim başına daha düşük enerji tüketimiyle daha kısa sürede üretilen, daha yüksek kalitede kürlenmiş bir üründür: hem ürün kalitesini hem de üretim ekonomisini aynı anda geliştiren bir kombinasyon.

Nihai Üründe Yapısal Bütünlük ve Performans Tutarlılığı

Presleme öncesi hazırlıktan kaynaklanan yapısal bütünlükteki gelişmeler, kullanımdaki bitmiş fren balatasının performans özelliklerine doğrudan yansır. Ön presleme şekillendirme makinesinin sistematik hava eliminasyonu ve kontrollü konsolidasyonu yoluyla elde edilen daha yüksek ve daha tekdüze yoğunluk, daha tutarlı yerel sertliğe, takviye elyaflarının ve sürtünme düzenleyicilerin daha düzgün dağılımına ve döngüsel frenleme yükleri altında yorulma çatlaklarının başlamasına ve yayılmasına karşı daha iyi dirence sahip bir sürtünme malzemesi mikro yapısı üretir.

Performans tutarlılığı (bir üretim partisi ve bireysel balataların hizmet ömrü boyunca sürtünme katsayısının, aşınma oranının ve gürültü davranışının stabilitesi), herhangi bir fren balatası ürününün ticari açıdan en önemli kalite özelliklerinden biridir. Otomotiv, ticari araç ve demiryolu uygulamalarındaki son müşterilerin tümü, öngörülebilir şekilde davranan, bilinen bir oranda aşınan ve hizmet ömrünün sonuna kadar performans özelliklerini koruyan fren balatalarına ihtiyaç duyar. Ön presleme şekillendirme makinesinin mikro yapısal tekdüzeliğe katkısı, bu performans tutarlılığının önemli bir sağlayıcısıdır; bu nedenle ön presleme aşaması, teknik açıdan zorlu her fren balatası üretim operasyonunda standart uygulama haline gelmiştir.

Bir profesyonel olarak Presleme Öncesi Şekillendirme Makinesi Fabrikası Yurtiçi ve uluslararası pazarlardaki fren bileşeni üreticilerine tedarik sağlayan Ningbo Delidong Machinery Technology Co., Ltd., her makineyi yalnızca izolasyon öncesi baskı adımını değil, tüm üretim süreci bağlamını göz önünde bulundurarak tasarlar. Şirketin Çin Sürtünme Malzemesi Birliği Konsey Üyeliği ve büyük fren balatası üreticileriyle olan uzun vadeli ortaklıkları, baskı öncesi şekillendirme makinesi performansının gerçek üretim ortamlarında nihai ürün kalitesine nasıl bağlandığına dair derin bir anlayışı yansıtıyor. Delidong Machinery, kurulum, devreye alma, operatör eğitimi ve sürekli teknik desteği de içeren profesyonel satış sonrası desteğiyle müşterilerin, ekipmanlarının kullanım ömrü boyunca ön baskının tüm kalite ve verimlilik avantajlarından faydalanmalarını sağlar.
